Самодельный ЧПУ станок

Сегодня вашему вниманию предлагаются чертежи самодельного ЧПУ станка, данный станок выполнен из металла и в отличии от чертежей ЧПУ станка моделиста он имеет более жесткую раму и может обрабатывать более твердые металлы и сплавы.

Скачать чертежи ЧПУ станка можно по ссылке в конце статьи.

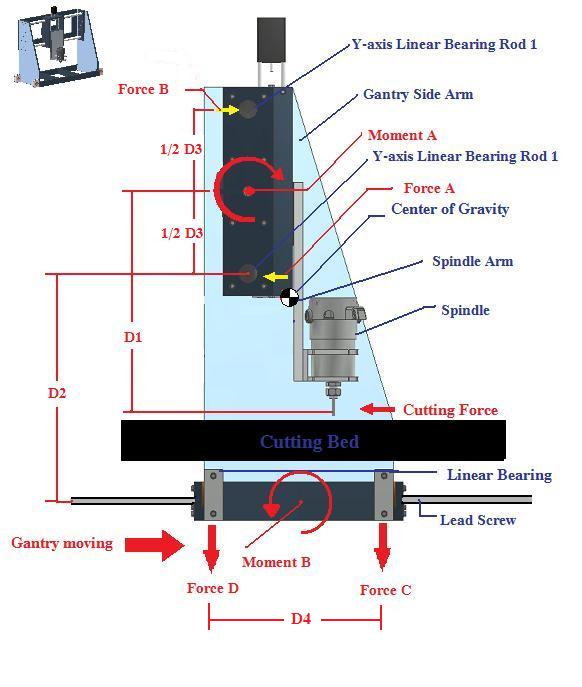

Как известно, точность и повторяемость ЧПУ станка в первую очередь зависят от жесткости конструкции рамы. В данном случае с этим все в порядке – при изготовлении используются металлические детали, конечно, сделать такой ЧПУ станок своими руками гораздо сложнее, чем скажем самодельный ЧПУ станок из МДФ, однако, те, кто хотят изготовить действительно хороший станок с возможностью установить мощный фрезер, должны быть готовы к тратам. Сделать металлический ЧПУ станок дома можно только имея или очень большой опыт в металлообработке или уже имея ЧПУ фрезер. Гораздо проще, все детали требующие высокоточной обработки заказать на стороне – благо сейчас достаточно много различных организаций берутся за фрезеровку деталей по вашим чертежам.

Однако, надо понимать, что это все же чертежи для изготовления самодельного ЧПУ станка. Поэтому в нем используется достаточно мягкий для обработки метал – алюминий, а не высоконагруженные детали изготавливаются из МДФ. Это сделано для удешевления проекта самодельного фрезерного станка с числовым управлением.

Чертежи самодельного ЧПУ станка подробные. 53 станицы! В них имеются как чертежи отдельных деталей, так и сборочные чертежи. Есть и список деталей с их размерами, ориентируясь на этот список можно сразу составить карту заказа материалов для сборки станка.

Для изготовления ЧПУ станка лучше всего обзавестись комплектом чертежей, например заказать печать чертежей на кальке, ведь имея сборочный чертеж и чертежи отдельных элементов ЧПУ станка собрать конструкцию гораздо удобнее.

Контроллер для ЧПУ станка лучше всего брать готовый. Раньше я рекомендовал Purelogic, но, в последнее время, китайские контроллеры не только стали гораздо дешевле, но и перестали уступать по качеству изготовления. Пример такого контроллера для ЧПУ станка я описывал тут.

Что ставить в качестве фрезера – решать вам. Я, в последнее время, стал приверженцем Proxxon. Хороший инструмент как для профессионалов, так и для любителей. Причем проф линия не сильно то и отличается от любительской

Скачать чертежи самодельного ЧПУ станка можно тут.

Удачной постройки и хорошей металлообработки!
