Самодельный ЧПУ станок из МДФ
Чертежи ЧПУ станков

Хочу представить вам чертеж самодельного станка ЧПУ для изготовления своими руками из МДФ плиты.

Кроме чертежа в архиве есть много нужных вещей в виде файлов. Это и список фурнитуры, необходимой самостоятельного изготовления ЧПУ станка и чертежи деталей самодельного ЧПУ станка в виде PDF файлов. Такие файлы достаточно распечатать на принтере, наклеить на МДФ плиту и вырезать с помощью электрического лобзика или обычной ножовки.



самодельный чпу станок своими руками

Скачать чертежи самодельного ЧПУ станка из МДФ плиты можно по ссылке в конце статьи.



МДФ (часто встречается англоязычное обозначение MDF) это мелко-дисперсные фракции спрессованный под большим давлением и высокой температурой в единую плиту. МДФ в переводе с немецкого (MittelDichteFazerplatte) "Плита средней плотности" и это, вместе с русскоязычным обозначением полностью характеризует материал.

Вы могли встречаться в плитами МДФ в мебельной промышленности. Именно из них изготавливают, например, кухонные гарнитуры.

Плиты МДФ обладают однородным составом и достаточно высокой плотностью, что позволяет использовать их в изготовлении самодельных ЧПУ станков. К сожалению, не высокая стойкость к нагрузкам не позволит обрабатывать с достаточной точностью на таком станке металлы, но с обработкой древесины, пластиков и гравировкой по металлам сделанный своими руками ЧПУ станок из МДФ плиты вполне справиться.

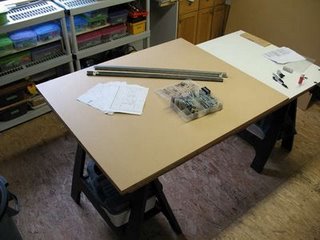

Изготовление самодельного ЧПУ станка из МДФ плиты весьма простое. Необходимо распечатать шаблоны деталей, приобрести МДФ плиту и закупить необходимую фурнитуру.

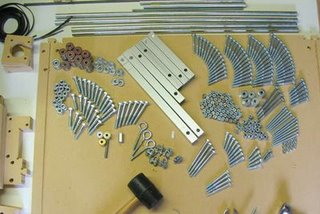

Фурнитура используется простая, доступная в приобретении. Вы можете купить ее в строительном магазине или на стройрынке.



фурнитура для самодельного чпу станок своими руками

Из инструментов для изготовления самодельного ЧПУ станка, по данной технологии, потребуется дрель, отвертка, ножовка или электролобзик. Используя последний, подготовка заготовок пройдет гораздо быстрее, но наличие электролобзика не является обязательным условием для изготовления ЧПУ станка.

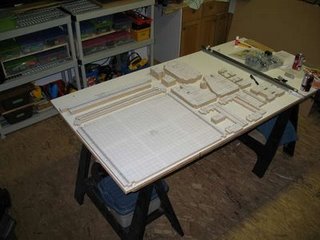

Итак, все куплено, шаблоны распечатаны. Теперь наклеиваем шаблоны на МДФ плиту и вырезаем прямо по напечатанным линиям. Наклеивать лучше всего на клеящий карандаш для бумаги. Лучше приобрести максимально толстый карандаш, чем толще линия клея оставляемая карандашом – тем быстрее пройдет процесс приклеивания шаблонов.

самодельный чпу станок своими руками

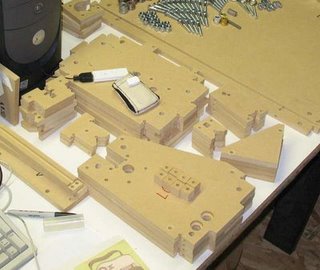

Вырезаем заготовки будущего ЧПУ станка. Как я уже писал – с помощью электролобзика такая процедура выполниться максимально быстро и эффективно. Заготовки максимально упрощенны и их линии практически состоят из прямых отрезков. Так что с вырезанием проблем быть не должно.

самодельный чпу станок своими руками

Следующий этап в изготовлении – сверление отверстий в заготовках ЧПУ станка. Часть отверстий достаточно большая и желательно воспользоваться коронками или шлифовальными насадками. С помощью последних можно аккуратно растачивать отверстия.



самодельный чпу станок своими руками

Сборка ЧПУ станка своими руками из вырезанных заготовок не представляет сложности.

В архиве лежит файл, который описывает последовательность сборочных операций. Причем инструкция дана пошагово – step-by-step, как любят говорить американцы.

Кроме этого, вы можете посмотреть видео по сборке такого ЧПУ станка.

Не правда ли весьма просто? :)



На следующем видео можно наблюдать за работой такого ЧПУ станка. В данном случае производиться фрезеровка пенопласта.



Кстати, пенопласт очень часто используется в обработке ЧПУ станками. Из него делают модели, с которых потом снимают матрицы, для изготовления композитных деталей на базе углеволокна, стекловолокна и эпоксидной смолы. Делают модели для литья металла по технологии выжигаемых моделей. Изготавливают мастермодели для снятия матриц и получения восковых моделей с использованием последних в центробежном литье.

Кроме этого используется и пенопласт обработанный на ЧПУ станке в рекламном деле. Пенопласт не впитывает влагу, хорошо окрашивается, не гниет, при необходимости легко растворяется ацетоном или этилацетатом в одноразовых формах.

Но, да ладно. Я немного отвлекся.

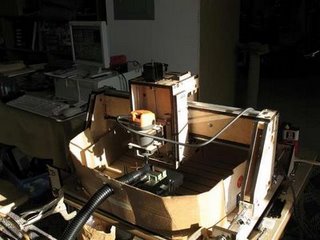

Если станок будет использоваться в домашних условиях, то его необходимо доработать – установить ограждение, для того, что бы пыль от обрабатываемой детали не летела по всему помещению.

станок чпу своими руками

Подключив вытяжку из старого пылесоса, вы, конечно, получите больше шума от работы самодельного ЧПУ станка, но вместе с тем, значительное уменьшение пыли и стружки по окончанию работ.



Надеюсь эта статья помогла вам начать первые шаги в мире самодельных ЧПУ станков, удачной постройки!

Скачать чертежи самодельного ЧПУ станка можно здесь или с нашего сайта
